3 正火工藝

正火工藝是將鋼件加熱到Ac3（或Acm）以上30～50℃，保溫適當(dāng)?shù)臅r(shí)間后，在靜止的空氣中冷卻的熱處理工藝。把鋼件加熱到Ac3以上100～150℃的正火則稱(chēng)為高溫正火。
對(duì)于中、低碳鋼的鑄、鍛件正火的主要目的是細(xì)化組織。與退火相比，正火后珠光體片層較細(xì)、鐵素體晶粒也比較細(xì)小，因而強(qiáng)度和硬度較高。
低碳鋼由于退火后硬度太低，切削加工時(shí)產(chǎn)生粘刀的現(xiàn)象，切削性能差，通過(guò)正火提高硬度，可改善切削性能，某些中碳結(jié)構(gòu)鋼零件可用正火代替調(diào)質(zhì)，簡(jiǎn)化熱處理工藝。
過(guò)共析鋼正火加熱刀Acm以上，使原先呈網(wǎng)狀的滲碳體全部溶入到奧氏體，然后用較快的速度冷卻，抑制滲碳體在奧氏體晶界的析出，從而能消除網(wǎng)狀碳化物，改善過(guò)共析鋼的組織。
焊接件要求焊縫強(qiáng)度的零件用正火來(lái)改善焊縫組織，保證焊縫強(qiáng)度。
在熱處理過(guò)程中返修零件必須正火處理，要求力學(xué)性能指標(biāo)的結(jié)構(gòu)零件必須正火后進(jìn)行調(diào)質(zhì)才能滿足力學(xué)性能要求。中、高合金鋼和大型鍛件正火后必須加高溫回火來(lái)消除正火時(shí)產(chǎn)生的內(nèi)應(yīng)力。
有些合金鋼在鍛造時(shí)產(chǎn)生部分馬氏體轉(zhuǎn)變，形成硬組織。為了消除這種不良組織采取正火時(shí)，比正常正火溫度高20℃左右加熱保溫進(jìn)行正火。
正火工藝比較簡(jiǎn)便，有利于采用鍛造余熱正火，可節(jié)省能源和縮短生產(chǎn)周期。
正火工藝與操作不當(dāng)也產(chǎn)生組織缺陷，與退火相似，補(bǔ)救方法基本相同。

“四把火”隨著加熱溫度和冷卻方式的不同，又演變出不同的熱處理工藝。為了獲得一定的強(qiáng)度和韌性，把淬火和高溫回火結(jié)合起來(lái)的工藝，稱(chēng)為調(diào)質(zhì)。某些合金淬火形成過(guò)飽和固溶體后，將其置于室溫或稍高的適當(dāng)溫度下保持較長(zhǎng)時(shí)間，以提高合金的硬度、強(qiáng)度或電性磁性等。這樣的熱處理工藝稱(chēng)為時(shí)效處理。把壓力加工形變與熱處理有效而緊密地結(jié)合起來(lái)進(jìn)行，使工件獲得很好的強(qiáng)度、韌性配合的方法稱(chēng)為形變熱處理；在負(fù)壓氣氛或真空中進(jìn)行的熱處理稱(chēng)為真空熱處理，它不僅能使工件不氧化，不脫碳，保持處理后工件表面光潔，提高工件的性能，還可以通入滲劑進(jìn)行化學(xué)熱處理。

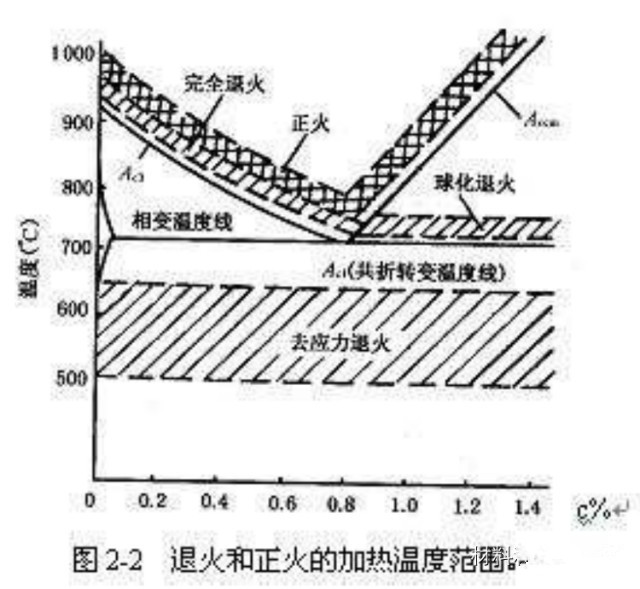

正火與退火的差別
