1系統構成

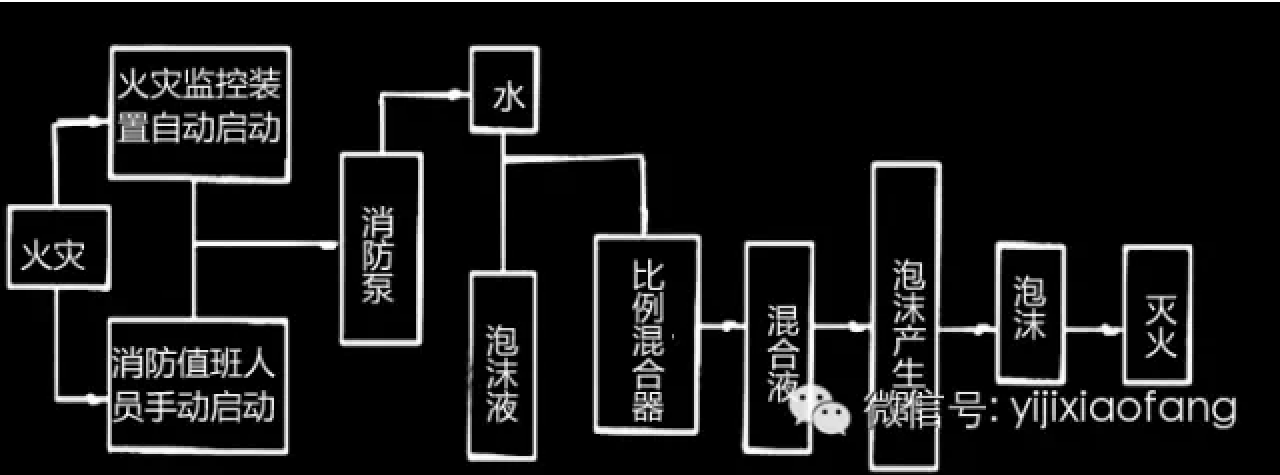

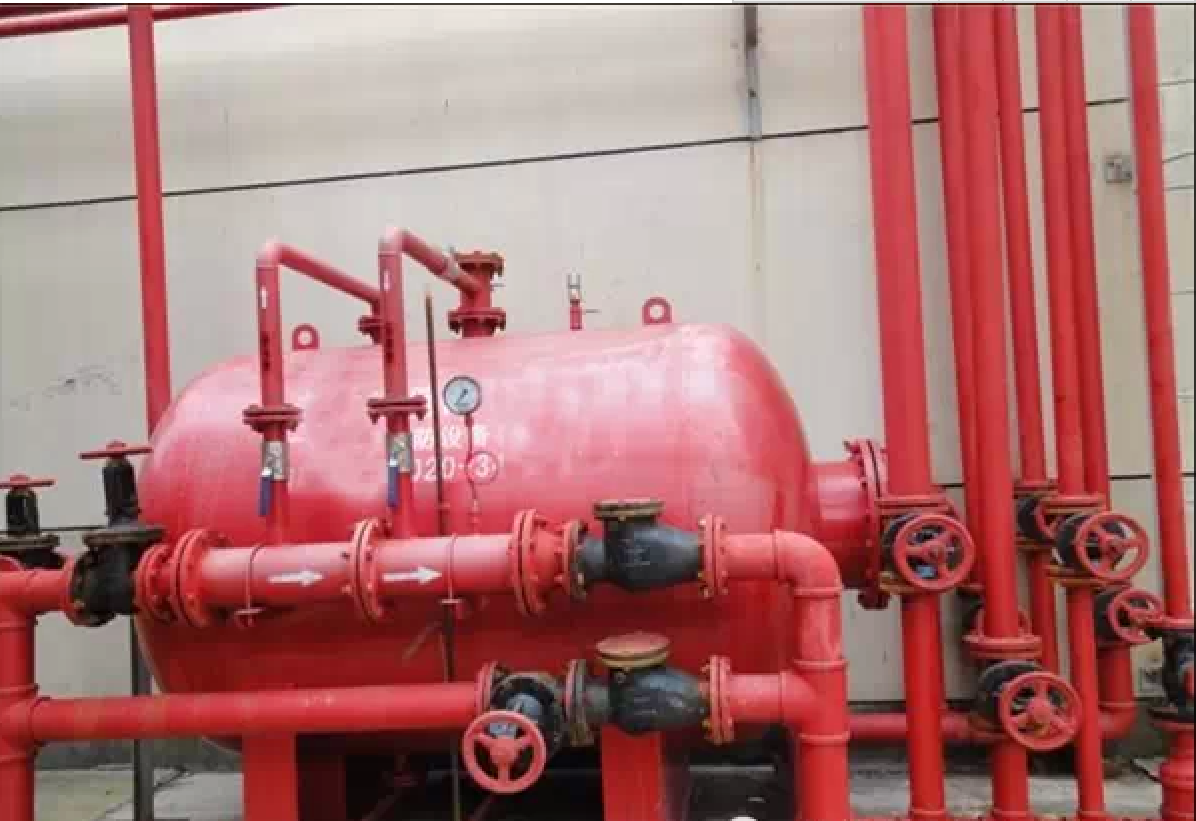

泡沫滅火系統主要由泡沫消防泵、泡沫液儲罐、泡沫比例混合器（裝置）、泡沫產生裝置、控制閥門及管道等組成。

一、按系統產生泡沫的倍數分類

按照所產生泡沫的倍數不同，可分為低倍數泡沫滅火系統、中倍數泡沫滅火系統（滅火泡沫倍數：20~200）和高倍數泡沫滅火系統。

二、按系統組件安裝方式分類

按照系統組件的安裝方式，泡沫滅火系統可分為固定式系統、半固定式系統和移動式系統。

2泡沫液和系統組件（設備）現場檢查

一、泡沫液的現場檢驗

1．檢查內容及要求

屬于下列情況之一的泡沫液需要送檢：

1）6％型低倍數泡沫液設計用量大于或等于7.0t。

2）3％型低倍數泡沫液設計用量大于或等于3.5t。

3）6％蛋白型中倍數泡沫液最小儲備量大于或等于2.5t。

4）6％合成型中倍數泡沫液最小儲備量大于或等于2.0t。

5）高倍數泡沫液最小儲備量大于或等于1.0t。

6）合同文件規定的需要現場取樣送檢的泡沫液。

2．檢測方法

對于需要送檢的泡沫液，需要按現行國家標準《泡沫滅火劑》的規定對相關參數進行檢測。送檢泡沫液主要對其發泡性能和滅火性能進行檢測，檢測內容主要包括發泡倍數、析液時間、滅火時間和抗燒時間。

二、系統組件現場檢查

主要包括組件的外觀質量檢查、性能檢查、強度和嚴密性檢查等。

系統組件的強度和嚴密性檢查：

1．檢查內容及要求

（1）需要檢查的系統組件。泡沫滅火系統對閥門的質量要求較高，如閥門滲漏影響系統壓力，使系統不能正常運行。

（2）需要達到的要求。

①強度和嚴密性試驗要采用清水進行，強度試驗壓力為公稱壓力的1.5倍；嚴密性試驗壓力為公稱壓力的1.1倍

②試驗壓力在試驗持續時間內要保持不變，且殼體填料和閥瓣密封面不能有滲漏

③試驗合格的閥門，要排盡內部積水，并吹干

④密封面涂防銹油，關閉閥門，封閉出入口，并作出明顯的標記

3系統組件安裝調試與檢測驗收

一、系統組件調試

1．泡沫比例混合器（裝置）的調試

1）調試要求：泡沫比例混合器（裝置）的調試需要與系統噴泡沫試驗同時進行，其混合比要符合設計要求

2）檢測方法：用流量計測量；折射指數高的泡沫液可用手持折射儀測量，折射指數低的泡沫液可用手持導電度測量儀測量

2．泡沫產生裝置的調試

1）調試要求：

①低倍數（含高背壓）泡沫產生器、中倍數泡沫產生器要進行噴水試驗，其進口壓力要符合設計要求

②泡沫噴頭要進行噴水試驗，其防護區內任意四個相鄰噴頭組成的四邊形保護面積內的平均供給強度要不小于設計值

③固定式泡沫炮要進行噴水試驗，其進口壓力、射程、射高、仰俯角度、水平回轉角度等指標要符合設計要求

④泡沫槍要進行噴水試驗，其進口壓力和射程要符合設計要求

⑤高倍數泡沫產生器要進行噴水試驗，其進口壓力的平均值不能小于設計值

3．泡沫消火栓的調試

1）調試要求：泡沫消火栓要進行噴水試驗，其出口壓力要符合設計要求

2）檢測方法：用壓力表測量

二、系統功能測試

1．系統噴水試驗

1）試驗要求：手動滅火系統時，以手動控制的方式進行一次噴水試驗；自動滅火系統時，以手動和自動控制的方式各進行一次噴水試驗

2）檢測方法：用壓力表、流量計、秒表測量。手動滅火系統時，選擇最遠的防護區或儲罐進行噴水試驗；自動滅火系統時，選擇最大和最遠兩個防護區或儲罐分別以手動和自動的方式進行噴水試驗

2．低、中倍數泡沫系統的噴泡沫試驗

試驗要求：

低、中倍數泡沫滅火系統噴水試驗完畢，將水放空后，進行噴泡沫試驗；噴射泡沫的時間不小于1min；實測泡沫混合液的混合比和泡沫混合液的發泡倍數，及到達最不利點防護區或儲罐的時間和濕式聯用系統水與泡沫的轉換時間，要符合設計要求。

3．高倍數泡沫系統噴泡沫試驗

試驗要求：

高倍數泡沫滅火系統噴水試驗完畢，將水放空后，以手動或自動控制的方式對防護區進行噴泡沫試驗，噴射泡沫時間不小于30s，實測泡沫混合液的混合比和泡沫供給速率及自接到火災模擬信號至開始噴泡沫的時間要符合設計要求。

三、消防驗收抽樣檢查及功能性測試

系統組件的驗收：

1．系統水源的驗收

1）驗收要求：

①室外給水管網的進水管管徑及供水能力、消防水池（罐）和消防水箱容量，要符合設計要求

②當采用天然水源作為系統水源時，其水量、水質要符合設計要求，并需要檢查枯水期最低水位時確保消防用水的技術措施

③過濾器的設置要符合設計要求

3．水泵接合器的驗收

1）驗收要求：水泵接合器的數量及進水管位置要符合設計要求，水泵接合器要進行充水試驗，且系統最不利點的壓力、流量要符合設計要求

4系統維護管理

一、系統檢查與維護

（一）消防泵和備用動力啟動試驗

每周需要對消防泵和備用動力以手動或自動控制的方式進行一次啟動試驗，看其是否運轉正常，試驗時泵可以打回流，也可空轉，但空轉時運轉時間不大于5s，試驗后必須將泵和備用動力及有關設備恢復原狀

（二）系統月檢內容

1）對低、中、高倍數泡沫產生器，泡沫噴頭，固定式泡沫炮，泡沫比例混合器（裝置），泡沫液儲罐進行外觀檢查，各部件要完好無損

2）對固定式泡沫炮的回轉機構、仰俯機構或電動操作機構進行檢查，性能要達到標準的要求

3）泡沫消火栓和閥門要能自由開啟與關閉，不能有銹蝕

4）壓力表、管道過濾器、金屬軟管、管道及管件不能有損傷

5）對遙控功能或自動控制設施及操縱機構進行檢查，性能要符合設計要求

6）對儲罐上的低、中倍數泡沫混合液立管要清除銹渣

7）動力源和電氣設備工作狀況要良好

8）水源及水位指示裝置要正常

二、系統常見故障分析及處理

1）泡沫產生器無法發泡或發泡不正常

主要原因：①泡沫產生器吸氣口被異物堵塞；②泡沫混合液不滿足要求，如泡沫液失效，混合比不滿足要求

解決方法：①加強對泡沫產生器的巡檢，發現異物及時清理；②加強對泡沫比例混合器（裝置）和泡沫液的維護和檢測

2）無囊式壓力比例混合裝置的泡沫液儲罐進水

主要原因：儲罐進水的控制閥門選型不當或不合格，導致平時出現滲漏

解決方法：嚴格閥門選型，采用合格產品，加強巡檢，發現問題及時處理

3）囊式壓力比例混合裝置中因膠囊破裂而使系統癱瘓

主要原因：①比例混合裝置中的膠囊因老化，承壓降低，導致系統運行時發生破裂；②因膠囊受力設計不合理，灌裝泡沫液方法不當而導致膠囊破裂

解決方法：①對膠囊加強維護管理，定期更換；②采用合格產品，按正確的方法進行灌裝

4）平衡式比例混合裝置的平衡閥無法工作

主要原因：平衡閥的橡膠膜片由于承壓過大被損壞

解決方法：①選用耐壓強度高的膜片；②平時應加強維護管理
